H8/3694F
2004 年 3〜5 月
トランジスタ技術のマイコン組み立て記録
技術資料は
http://www.renesas.com/jpn/products/mpumcu/16bit/tiny/3694/
にあります。
書き込み基板
シリアル・ポートのインターフェース回路とLEDが2個付いた基板を作りました。
（March 31, 2004）

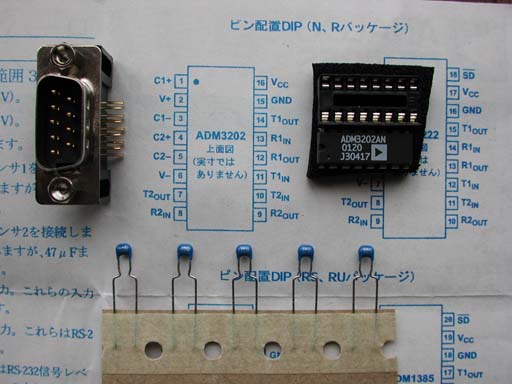

ADM3202AN レベル・コンバータIC
パーツ・リスト
| 部品名 |
単価 |
| ADM3202AN ＋ 0.1μF×5 |
200 |
| Dサブ9ピン・コネクタ（オス） |
60 |
| 5V 1A 安定化電源 |
700 |
| DC ジャック |
30 |
| 26ピン・ソケット×2 |
50 |
| 26ピン・ヘッド×2 |
50 |
| 330Ω×3 |
5 |
| 4.7KΩ×2 |
5 |
| RS232C ケーブル |
320 |
| 基板 |
|
| モード切替スイッチ |
|
| LED×2 |
|
部品は秋月電子と千石電商で購入。

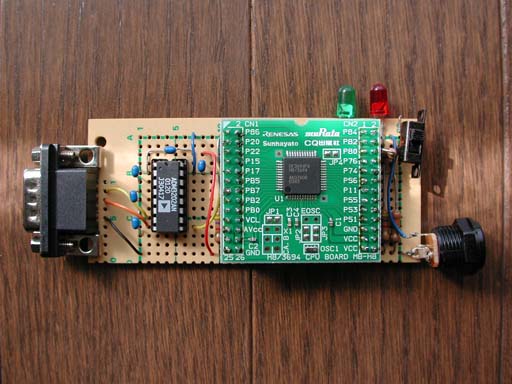

こんな感じに組み立てました。緑色が付録のマイコン基板。
基板の製作開始から開発ツールのインストールと
モニタの書き込み迄で5時間ほどかかりました。

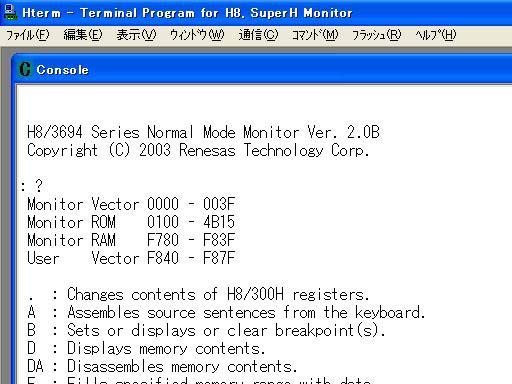

モニタ
Ver.2.0B にバージョンアップ（April 5, 2004 追加）
http://www.renesas.com/jpn/support/seminar/sample/downh83h.html
から
300thew.exe
をダウンロード
monitor.sub
を下記に変更し HEW でコンパイル
LIBRARY NORMAL,3694
DEFINE $BRR=20
DEFINE $STACK=FF00
START VECTOR/0,ROM/100,RAM/F780,USER/F840,SCI/FFA8
センサー基板

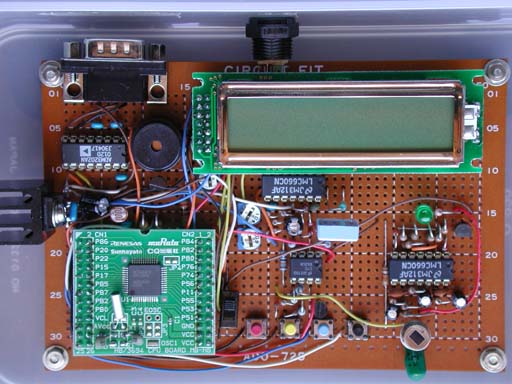

5月号9章の換気扇コントローラを作りました。（April 22, 2004 追加）
マイコン基板の下に EEPROM があります。32K 水晶も追加しました。
左上がレベル・コンバータ。中央がオペ・アンプ。
下に赤・黄・青・黒と並んでいるのはタクト・スイッチです。
LCD の半固定抵抗はかなり GND よりです。
中央だと何も表示されませんので最初に設定します。
プログラム
c:\cq\tr0405\s9
を
c:\hew3\fancont
に変更し FDT で fancont.mot ファイルをマイコンへダウンロードします。
このプログラムは温度と湿度を自動記録できます。
ログを RS232C でパソコンへ転送することも可能です。
タクト・スイッチを押すと LCD のバックライトが点灯するように変更しました。
仕様
LCD
バックライトは 100Ω で汎用入出力ポート P83 に接続。
| 部品名 |
単価 |
| LCD SC1602BSLB |
1100 |
| 100Ω |
|
| 0.1μF |
10 |
| 10KΩ 半固定抵抗 |
30 |
温度センサー（PB0）
| 部品名 |
単価 |
| 温度センサ LM35DZ |
200 |
| LMC662CN |
150 |
| 1S2076A×2 |
10 |
| 18KΩ |
5 |
| 75KΩ 1%×2 |
10 |
| 220KΩ 1%×2 |
10 |
| 300KΩ 1%×2 |
10 |
| 0.1μF×2 |
10 |
湿度センサー（PB1）
回路図の R4 が 100Ω に訂正されました。
（May 10, 2004 追加）
| 部品名 |
単価 |
| 湿度センサ HS15P |
500 |
| LMC660CN |
200 |
| 1S2076A×4 |
10 |
| 100Ω×2 |
5 |
| 22KΩ×2 |
5 |
| 30KΩ |
5 |
| 43KΩ |
5 |
| 100KΩ |
5 |
| 120KΩ |
5 |
| 150KΩ |
5 |
| 200KΩ |
5 |
| 4.7MΩ |
5 |
| 33pF |
10 |
| 0.033μF |
20 |
| 0.047μF |
10 |
| 0.1μF |
10 |
| 10μF 無極性 |
20 |
| 33μF 電解 |
20 |
| 50KΩ 半固定抵抗 |
30 |
| 100KΩ 半固定抵抗 |
30 |
